最近因为要在系统里植入一个流程图的灵活绘制功能。如果说自己写一个，那必将是个庞大的工程，所以就在 GitHub 上调研了一番。最后发现了今天要给大家推荐的这个开源框架：LogicFlow

LogicFlow 是一款流程图编辑框架，它提供了必要的流程图交互和编辑功能，同时还支持节点自定义和插件拓展。LogicFlow 可以用于各种逻辑编排场景，例如流程图、ER 图和 BPMN 流程。它在工作审批配置、机器人逻辑编排和无代码平台流程配置等方面都有广泛应用。

快速入门

LogicFlow 的使用非常简单，只需要两步：

第一步：引入依赖

<!--LogicFlow core包css-->
<link
  rel="stylesheet"
  href="https://cdn.jsdelivr.net/npm/@logicflow/core/dist/style/index.css"
/>
<!--LogicFlow extension包css-->
<link
  rel="stylesheet"
  href="https://cdn.jsdelivr.net/npm/@logicflow/extension/lib/style/index.css"
/>
<!--LogicFlow core包js-->
<script src="https://cdn.jsdelivr.net/npm/@logicflow/core/dist/logic-flow.js"></script>
<!--LogicFlow的插件支持单个引入，这里以菜单插件为例-->
<script src="https://cdn.jsdelivr.net/npm/@logicflow/extension/lib/Menu.js"></script>

也可以使用 npm 引入，只需要：

npm install @logicflow/core
npm install @logicflow/extension

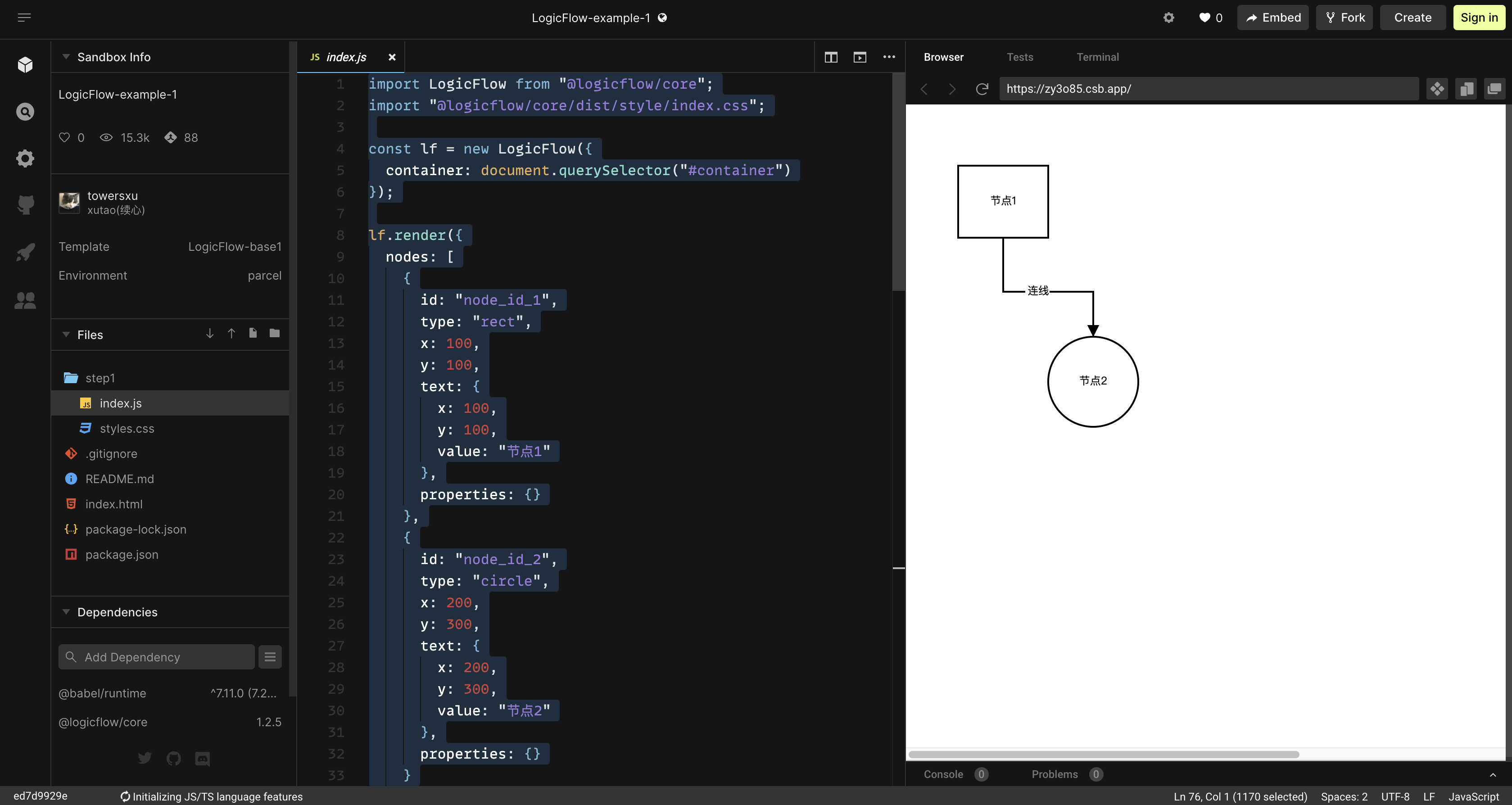

可以编写一个简单的案例

import LogicFlow from "@logicflow/core";
import "@logicflow/core/dist/style/index.css";

const lf = new LogicFlow({
  container: document.querySelector("#container")
});

lf.render({
  nodes: [
    {
      id: "node_id_1",
      type: "rect",
      x: 100,
      y: 100,
      text: {
        x: 100,
        y: 100,
        value: "节点1"
      },
      properties: {}
    },
    {
      id: "node_id_2",
      type: "circle",
      x: 200,
      y: 300,
      text: {
        x: 200,
        y: 300,
        value: "节点2"
      },
      properties: {}
    }
  ],
  edges: [
    {
      id: "edge_id",
      type: "polyline",
      sourceNodeId: "node_id_1",
      targetNodeId: "node_id_2",
      text: {
        x: 139,
        y: 200,
        value: "连线"
      },
      startPoint: {
        x: 110,
        y: 140
      },
      endPoint: {
        x: 200,
        y: 250
      },
      pointsList: [
        {
          x: 100,
          y: 140
        },
        {
          x: 100,
          y: 200
        },
        {
          x: 200,
          y: 200
        },
        {
          x: 200,
          y: 250
        }
      ],
      properties: {}
    }
  ]
});

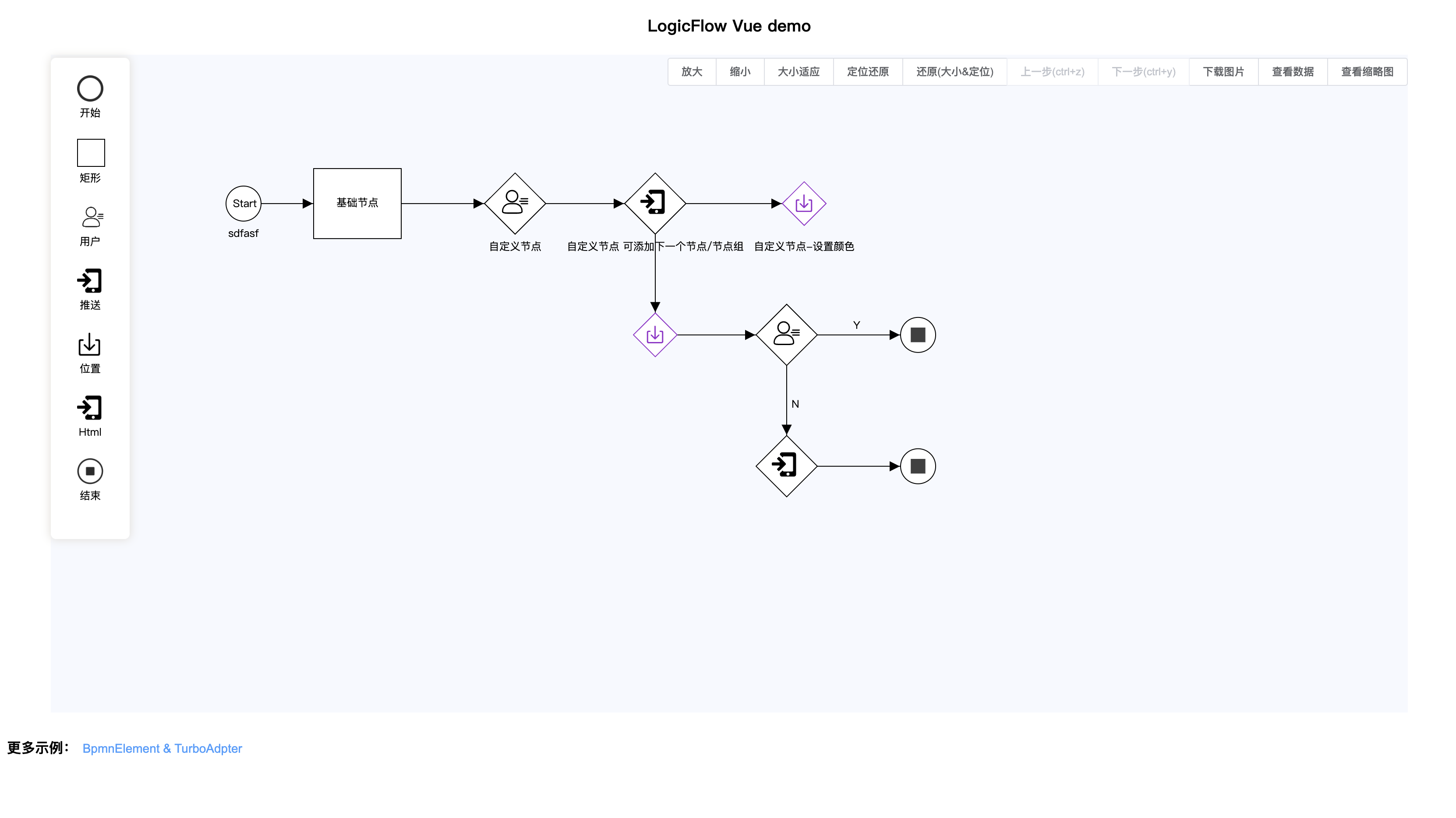

这里不得不提一下，LogicFlow 提供了一个工具，可以帮助大家所见即所得的绘图，效果如下：
